反滲透設備廠家淺析RO膜元件在廢水零排放系統中的應用

       反滲透設備廠家綠禾盛為您介紹一項環境保護專業知識——RO膜元件在廢水零排放系統中的應用。

       反滲透技術具有高脫鹽率及運行環保等特點，應用于地表水回用、海水淡化、中水回用及廢水處理等領域。近年來，在廢水零排放領域利用反滲透對來水進行逐級處理。

       經去濁脫鹽的產品水被回收，濃水的鹽分經過數次濃縮，形成濃鹽漿進入蒸發裝置。

       根據原水水質不同，在各級濃縮過程中需選用不同型號反滲透膜，設計相應的反滲透子單元，組合成有機脫鹽提濃系統。

       本文，綠禾盛環保就一套廢水零排放系統進行闡述，將對其中的各級反滲透系統的情況進行討論。

       一、工程概況

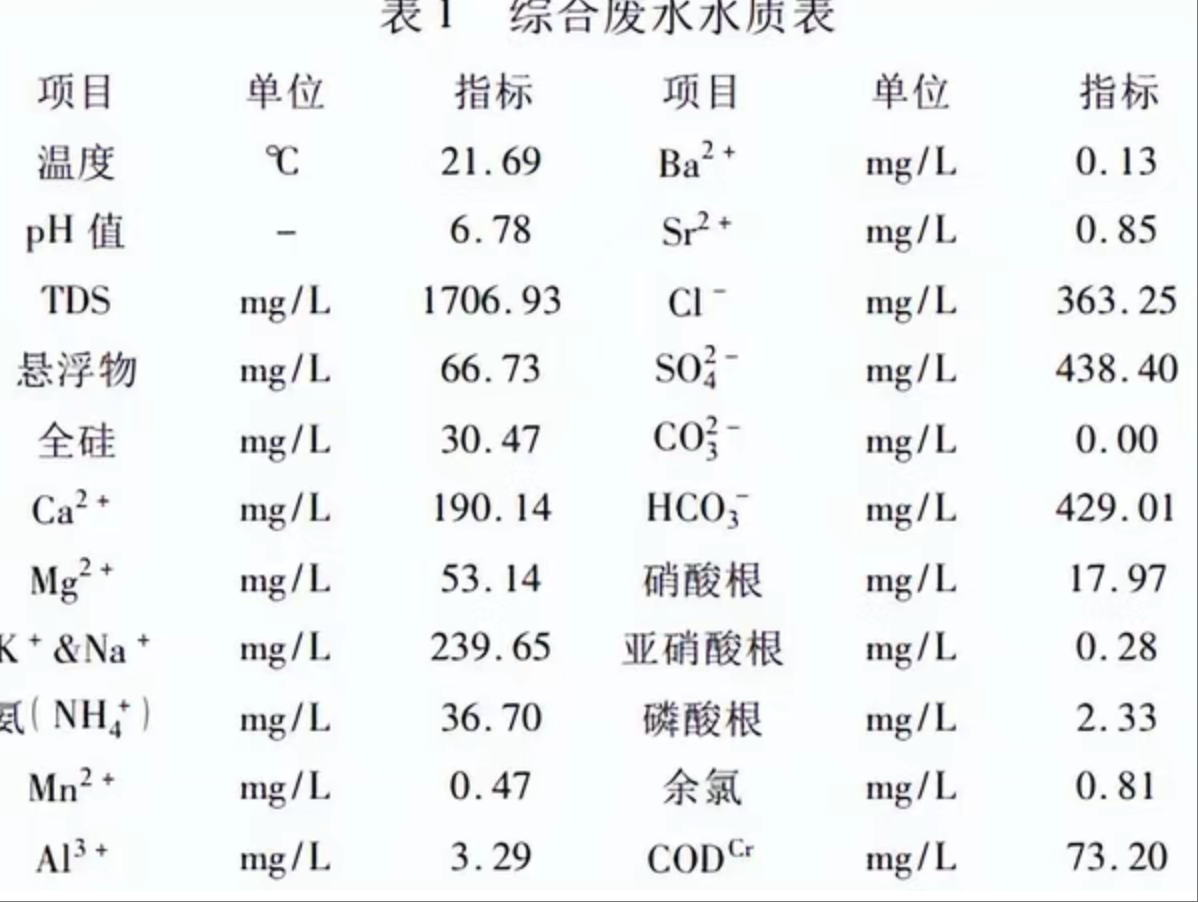

       上述各種廢水進入廢水調節池，經調節均衡后，綜合廢水的水質詳見表1。

       綜合廢水先進入曝氣生物濾池（BAF）池進行生化處理，再進入石灰軟化澄清池進行混凝沉淀，澄清液進入濾池過濾。濾池出水后進入膜處理工段。

      膜處理工段包括超濾、一 級反滲透、濃水反滲透及提濃四部分，淡水產水回用于循環水補水。產生的濃鹽漿進入蒸發工段，實現“廢水零排放”。

       二、各級反滲透工藝設置

       整個零排放系統共設置三級反滲透工段，分別是一 級反滲透，濃水反滲透及DTRO提濃。

       以下分別介紹這三級反滲透工藝的設計選型。

       經調節均衡后的綜合廢水先進入BAF池去除水中的有機污染物和氨氮，出水進入石灰軟化澄清池進行軟化處理，其產水經濾池過濾后進入超濾系統。超濾產水至超濾產水池，作為一 級反滲透系統的進水。

       主要預處理系統設備：

       通過BAF池的生化處理，去除來水的有機物和氨氮污染物，同時具有過濾和吸附功能。

       機加池內依次加入聚合氯化鋁（PAC）、石灰乳、聚丙烯酰胺（PAM）藥劑進行混凝反應，去除來水中的暫時硬度、部分鈣離子、膠體及懸浮物等污染成分，降低水的暫時硬度、去除懸浮物。

    處理后的水質碳酸鹽硬度可降低到0.5～1mmol/l，剩余堿度約0.8～1.2mmol/L，硅化合物可去除30%～35%，有機物可去除20%～25%。

       采用快濾池，去除水中的懸浮物。

       將水中物理性雜質幾乎全部去除，產水濁度控制在0.1NTU以內。

       一級反滲透共設置兩個系列，每系列設計進水210m3/h，產水流量150m3/h。每套設置228支陶氏品牌型號為BW30－400/34i的反滲透膜元件，壓力容器采用一 級二段，25∶13布置，每支壓力容器裝6支膜元件。其平均產水通量為17.7L/m2·h，淡水回收率為71%。

       一級反滲透裝置的產水進入回用水池。每套反滲透產生64m3/h濃水，兩套共計128m3/h，排入反應沉淀池，進入濃水反滲透系統。

      一級反滲透回收率為71%，通過計算得知濃水溶解性固體總量（TDS）為原水的3.4倍，大約5500～5700mg/L。其中Ca2+為360mg/L，Mg2+為180mg/L，SO42-為1460mg/L，CODCr為60～90mg/L。此種水質直接進入濃水反滲透效率很低，若要提高濃水反滲透的回收率和減少濃水反滲透的清洗頻率，須要進行預處理，有效地降低來水的鈣鎂硬度及有機污染物。

       濃水反滲透的預處理設備：

       池中采用了加堿和加純堿的方式來降低硬度。

       反滲透的濃水中除了各離子雜質、有機物及其前段預處理沒有去除的懸浮物，還有反滲透進水投加的阻垢劑及前段沒有反應完的水穩劑等。

       這些物質在前級絮凝及沉淀過程中不兼容，導致易沉淀的物質不易沉淀。本系統在沉淀池后使用管式超濾，利用湍流錯流的過濾方式，將廢水的沉淀物分離出來。

       一級反滲透濃水的CODCr為60～90mg/L，在管式超濾后端設置3臺DN3000的活性炭過濾器，去除水中部分有機物。       本項目設置一套濃水反滲透，進水120m3/h，產水流量83m3/h。設置150支陶氏品牌型號為BW30FR－400/34i的耐污染反滲透膜元件，壓力容器采用一 級二段，17∶8布置，每支壓力容器內裝6支膜元件。其平均產水通量為14.9L/m2·h，系統淡水回收率為69%。

       濃水反滲透裝置的產水進入回用水池。濃水反滲透產生37m3/h濃水排入濃水反滲透濃水箱，進入DTRO提濃。

       經過一級反滲透（回收率71%）及濃水反滲透（回收率69%）的兩級濃縮，所產濃水含鹽量大約在18000～19000mg/L，且COD含量偏高，不宜采用常規的螺旋卷式反滲透膜元件進行第三次提濃。

       根據本項目工況，三級提濃工段采用PALL品牌7.5MPa壓力等級型號為C50001771的DTRO膜柱。

       該膜柱利用反滲透原理對液體中的分子進行分離。它可以去除各種有機或無機雜質，具有強抗污染能力，且能夠在處理較差水質時保證更長時間連續穩定的運行而不需要頻繁清洗。

       DTRO前無需另設預處理，只留1臺5μm精度的保安過濾器，保證大顆粒雜質不進入膜柱內部。

      本項目設計1套DTRO裝置。DTRO膜柱分三段排列，排比為63∶33∶30，共計126支膜柱。單支膜柱面積為9.405m2，膜通量為23LMH。DTRO進水量為37m3/h，產水量大于27m3/h，濃水水量小于10m3/h。

       DTRO產出的淡水與一 級反滲透及濃水反滲透產水一起回用至循環水補充水。DTRO產生10m3/h濃鹽漿，TDS大約為65000～70000mg/L，進入蒸發工段，實現系統零排放。
